復合鉚釘觸點
純銀觸點Ag
純銀具有最高的導電性、導熱性、可塑性和抗電弧腐蝕性，并有很低的接觸電阻，易加工、易焊接，因此是制作持續閉合式電連接件的理想觸頭材料（電連接材料) ，它是目前小容量低壓電器中最普遍使用的材料。

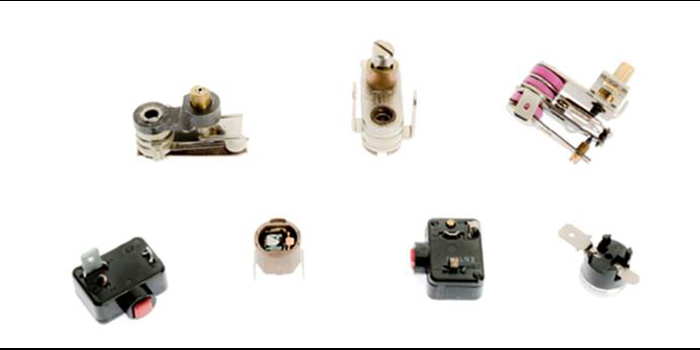

例如自控開關、恒溫器、烘烤機、烘爐、計時器、熱繼電器、計算機等
銀銅復合觸點AgCu
該觸頭導電性能好，表面不易氧化，當加入銅（3～28％）之后，可以使銀的耐燒損能力顯著提高，所以，摻入銅的觸頭材料可以應用于直至16A的電流強度。因?yàn)殂~的加入，特別是含銅量較高（如10％）時，能使直流工作條件下的材料轉移現象有所減少。

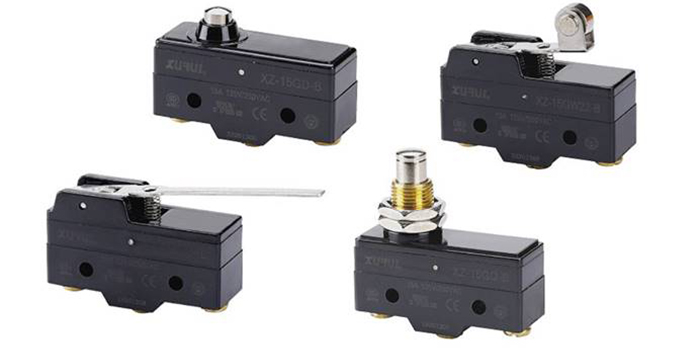

在整個電器開關領域中獲得廣泛使用，如交流接觸器、繼電器，電動工具開關、按鈕、定時器、家用電器等
細晶銀/銅復合觸頭FAg/Cu
純銀中含0.15％的鎳作為添加劑，其接觸電阻很低。與純銀相仿，并且?guī)缀蹼S開關的次數而變化。該觸頭的抗熔焊和耐燃損能力略高于純銀。在接觸電阻幾乎相同的條件下，其強度與耐溫性能均比銀銅復合觸頭高。很適合應用于工作電流≤10A的各種溫度調節器
銀鎳/銅復合觸頭AgNi/Cu（AgNi10/Cu 、AgNi15/Cu 、AgNi20/Cu）
該觸頭在低壓技術中作為電觸頭廣泛應用于交流開關中。其優點是不需附加焊料就可以焊到觸橋上，因而能使觸頭分件的制備工藝簡便而經濟。如繼電器指令開關、凸輪開關、輔助接觸器、儀器開關、恒溫器洗衣機定時器、自動開關、繼電器、汽車電器開關等。
銀氧化鎘/銅復合觸頭AgCdO10/Cu 、AgCdO12 /Cu 、AgCdO15/Cu
該觸頭是銀氧化物觸頭材料中的一類最重要的材料。決定觸頭具有特殊性能的是銀晶格點陣中的微細Cd。。當溫度高于 900℃時，CdO升華，使觸頭表面冷卻，并且減少電弧能量和熄弧，同時氧化鎘的存在使觸頭抗焊性提高。典型應用范圍：低壓接觸器、繼電器、自動開關閃光繼電器、輔助開關系列、定時器、起動器、斷路器和漏電保護開關，如CJ10、CJ20系列、S060小開關和 TH系列斷路器。
銀氧化鋅/銀氧化錫AgZnO/AgSnO2該觸頭的氧化物比Cd。具有更高的熱穩定性。對于AgZnO觸頭材料來說，因?yàn)閆nO具有較高的穩定性，會使接觸電阻升高，但是可以通過結構上的手段加以彌補。例如叫以采用較高的接觸力。
在AgSnO2材料中，由于有微量的特殊金屬氧化物添加劑，從而保證了它的接觸電阻處于允許范圍之內。當斷開時，決定觸頭性能的是燒損，起弧及熄弧。在這方面，銀一金屬氧化物觸頭材料的特點主要是在耐燒性能。其中采取粉末冶金方法生產的AgCdO觸頭材料要比內氧化法制備的材料更耐燒和不易起弧。在高負荷狀態，AgSnO2材料要比AgCdO的材料損耗顯低。AgZnO材料最適合應用于開關容量較大的接觸器和空氣開關。如DZ5、DZ2、DZ3和DZ5系列斷路器，TCK7直流接觸器和漏電開關等。
觸頭產品的尺寸及公差
| 項目 | 釘頭直徑D（mm） | 釘頭厚度T（mm） | 復層厚度S（mm） | 釘腳直徑d（mm） | 釘腳長度L（mm） | 球面半徑SR（mm） | 脫模角度8（*） |
| 基本尺寸 | 2.5 | 0.6,0.8,1.0 | 0.3~0.4 | 1.2,1.5 | 1~2 | 4,6 | 9 |
| 3.0 | 0.8,1.0,1.2 | 0.35~0.50 | 1.50 | 6,8 | |||
| 3.5 | 1.50,2.0 | 1~3 | |||||
| 4.0 | 1.0,1.2,1.5 | 2.0 | 8,10 | ||||
| 4.5 | 2.0,2.5 | ||||||
| 5.0 | 1.0,1.2,1.5,2.0 | 0.40~0.60 | 2.5 | 10,15 | |||
| 5.5 | 2.5,3.0 | ||||||
| 6.0 | 3.0 | 15,20 | |||||
| 6.5 | 1.2,1.5,2.0 | 0.50~0.70 | 3.0,3.5 | ||||
| 7.0 | 3.5 | 20,25 | |||||
| 8.0 | 4.0 | ||||||
| 公差尺寸 | ±0.1 | ±0.05 | S≤0.4+0.06；S﹥0.4-0.06 |
-0.02 -0.10 |
+0.15 | ±0.2R | ±2 |
